Pelarutan dan Persiapan Polivinil Alkohol (PVA)

Dalam aplikasi industri, polivinil alkohol (PVA) biasanya perlu disiapkan sebagai larutan berair untuk menunjukkan sifat-sifatnya. Namun, karena perbedaan jenis PVA, derajat hidrolisis, dan bentuk fisiknya, proses pelarutan seringkali menghadapi tantangan seperti penggumpalan, pembentukan busa, atau pelarutan yang tidak sempurna. Artikel ini akan menggabungkan pengalaman teknis profesional untuk merinci prinsip-prinsip pelarutan, metode pengoperasian, dan teknik penghilangan busa pada PVA.

1. Prinsip-prinsip Pembubaran

Pelarutan PVA adalah proses pembengkakan yang diikuti oleh pelarutan, dan efisiensinya sangat dipengaruhi oleh struktur molekul dan bentuk fisiknya:

• Faktor-faktor yang menentukan kelarutan: Kelarutan PVA terutama ditentukan oleh derajat hidrolisis, derajat polimerisasi, dan bentuknya.
• Pengaruh derajat hidrolisis: Seiring penurunan derajat hidrolisis, suhu pelarutan PVA menurun, dan kelarutannya dalam air meningkat.

◊ Tipe terhidrolisis penuh: Sangat bergantung pada suhu; di bawah suhu tertentu, ia tidak akan larut atau hanya akan mengembang sebagian.

◊ Tipe terhidrolisis sebagian: Meskipun lebih mudah larut, suhu yang terlalu tinggi dapat dengan mudah menyebabkan pembuihan dan penggumpalan.

• Pengaruh morfologi: PVA bubuk (20-100 mesh) memiliki luas permukaan yang lebih besar, sehingga waktu pelarutannya sekitar setengah dari PVA granular.

2. Masalah Teknis dalam Mempersiapkan Larutan PVA

Untuk menyiapkan larutan PVA berkualitas tinggi dan menghindari kontaminasi, pengaturan perangkat keras dan parameter berikut harus dipertimbangkan:

2.1 Pemilihan Peralatan

Bejana reaksi dengan pengaduk harus digunakan. Materialnya harus berupa baja tahan karat, enamel, atau besi yang dilapisi resin sintetis untuk mencegah karat dan korosi kimia mencemari larutan PVA.

2.2 Kontrol Kecepatan Pengadukan

Kecepatan pengadukan perlu disesuaikan secara tepat sesuai dengan spesifikasi PVA dan jenis pengaduk:

• Pengaduk spiral bersayap ganda: 500-1000 rpm direkomendasikan untuk jenis yang terhidrolisis sempurna; 100-300 rpm direkomendasikan untuk jenis yang terhidrolisis sebagian.
• Pengaduk rangka: Kecepatan putaran 80-150 rpm direkomendasikan.
• Peringatan risiko: Kecepatan yang terlalu rendah dapat dengan mudah menyebabkan PVA mengendap dan menggumpal; kecepatan yang terlalu tinggi dapat dengan mudah memasukkan udara dan menghasilkan busa dalam jumlah besar.

2.3 Metode Pemanasan

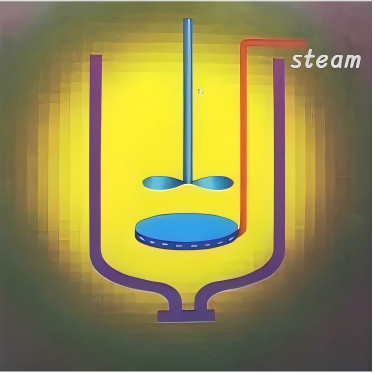

Pemanasan dengan injeksi uap langsung (tekanan 1-1,5 kg/cm²) direkomendasikan, dilengkapi dengan pemanasan uap berjaket untuk mempersingkat waktu secara signifikan. Pemanasan langsung dengan api terbuka dilarang keras untuk mencegah gosong di bagian bawah wadah.

2.4 Suhu yang Sesuai untuk Menyiapkan Larutan PVA

3. Prosedur Pembubaran

Mengikuti urutan ilmiah dalam menambahkan bahan dan meningkatkan suhu dapat secara efektif mencegah penggumpalan:

• Tahap Persiapan: Tambahkan sejumlah air bersuhu ruangan (sekitar 30°C disarankan) ke dalam tangki pelarutan.
• Penambahan dan Dispersi Bahan: Mulailah mengaduk (disarankan menggunakan kecepatan sedikit lebih tinggi), dan tambahkan PVA secara perlahan. Semakin lambat penambahannya, semakin baik, untuk mencegah penggumpalan.
• Perawatan Pembengkakan: Aduk dan ratakan selama kurang lebih 30 menit agar PVA mengembang sepenuhnya.
• Pemanasan dan Pelarutan: Secara bertahap tingkatkan suhu hingga suhu yang sesuai menurut tabel di atas, dan pertahankan suhu sambil diaduk selama 1-2 jam. Untuk jenis yang terhidrolisis sebagian, pemanasan harus dilakukan perlahan untuk mencegah pembuihan dan luapan.
• Inspeksi Produk: Setelah mendapatkan larutan yang benar-benar jernih, saring kotoran sebelum digunakan.

4. Prinsip Pembentukan Busa dan Metode Penghilangan Busa

Pembentukan busa adalah faktor pengganggu yang paling umum dalam pelarutan PVA, terutama umum terjadi pada produk yang terhidrolisis sedang dan sebagian.

4.1 Mekanisme Pembentukan Busa

• Pelepasan Udara: PVA adalah zat berpori, dan pori-porinya mengandung udara dan zat-zat mudah menguap seperti metanol dan ester yang tersisa dari proses produksi.
• Perbedaan Struktural: PVA yang terhidrolisis sebagian memiliki rongga spasial yang lebih besar daripada PVA yang terhidrolisis sepenuhnya. Setelah menyerap air, ia melepaskan udara di dalam pori-pori, membentuk busa.
• Aktivitas Permukaan: Larutan berair yang terhidrolisis sebagian memiliki aktivitas permukaan yang lebih tinggi, yang mengurangi tegangan antarmuka gas-cair, dan larutan tersebut memiliki viskositas tertentu, meningkatkan kekuatan mekanik lapisan cairan, sehingga menyulitkan busa untuk menghilang.

4.2 Metode Penghilangan Busa

• Metode Perendaman Fisik: Sebelum dilarutkan, rendam dan biarkan PVA mengembang dalam air dingin untuk melepaskan udara di dalam pori-pori terlebih dahulu, lalu secara bertahap tingkatkan suhunya. Cara ini dapat secara efektif menekan pembentukan busa.
• Metode Pengoperasian Berselang-seling: Saat terjadi pembuihan, segera matikan uap dan hentikan atau kurangi kecepatan pengadukan. Setelah busa menghilang, secara bertahap tingkatkan suhu dan kecepatan pengadukan. Mengulangi ini 2-3 kali dapat secara signifikan mengurangi pembuihan.
• Metode Penghilang Busa Kimia: Jika perlu, 0,01-0,05% (berdasarkan berat larutan) zat penghilang busa dapat ditambahkan, seperti n-oktanol, tributil fosfat, atau zat penghilang busa polieter.

Situs web: www.elephchem.com

Whatsapp: (+)86 13851435272

Email: admin@elephchem.com
