Pengaruh Viskositas Mooney terhadap Kinerja Pemrosesan Karet: Analisis Komparatif CR121 dan DCR213

1. Apa itu Viskositas Mooney pada Karet?

Viskositas Mooney pada dasarnya mencerminkan derajat polimerisasi dan berat molekul karet sintetis. Viskositas ini berfungsi sebagai indikator kualitas kinerja pemrosesan karet, serta besaran dan rentang distribusi berat molekulnya. Nilai viskositas Mooney berkorelasi erat dengan plastisitas: nilai viskositas tinggi—yang terutama memengaruhi karakteristik pemrosesan karet mentah dan sintetis—menunjukkan berat molekul tinggi dan plastisitas yang buruk; sebaliknya, nilai viskositas rendah menunjukkan berat molekul rendah dan plastisitas yang baik. Jika viskositas Mooney terlalu tinggi, karet menjadi sulit diproses; jika terlalu rendah, produk vulkanisasi yang dihasilkan akan menunjukkan kekuatan tarik yang rendah, dan kinerja keseluruhannya mungkin gagal memenuhi spesifikasi yang dibutuhkan. Pengendalian viskositas Mooney karet yang tepat memudahkan berbagai operasi pemrosesan—seperti pencampuran, kalendering, ekstrusi, pencetakan injeksi, dan pencetakan kompresi—sehingga memungkinkan karet vulkanisasi mencapai sifat fisik dan mekanik yang unggul.

2. Apa itu Metode Viskositas Mooney?

Metode viskositas Mooney menggunakan viskometer Mooney untuk menentukan plastisitas senyawa karet. Prinsip pengujian yang mendasarinya melibatkan pengukuran resistensi geser yang diberikan oleh spesimen uji terhadap rotor yang berputar di bawah kondisi suhu, waktu, dan tekanan tertentu; besarnya plastisitas senyawa kemudian dikuantifikasi berdasarkan besarnya torsi yang dihasilkan. Viskositas Mooney mencerminkan viskositas senyawa di bawah kondisi tertentu dan berfungsi sebagai metrik langsung untuk menilai sifat reologinya. Namun, karena metode ini melibatkan kecepatan pengujian yang relatif lambat dan laju geser yang rendah, metode ini hanya dapat secara akurat mencerminkan perilaku reologi senyawa di bawah kondisi laju geser rendah. Jika kecepatan rotor ditingkatkan selama pengujian, hasilnya akan lebih mendekati perilaku reologi yang diamati selama operasi pemrosesan industri yang sebenarnya.

Metode viskositas Mooney menawarkan cara cepat dan mudah untuk menilai plastisitas senyawa karet, tanpa memerlukan persiapan spesimen uji berbentuk standar sebelumnya. Lebih lanjut, metode ini memungkinkan penentuan "waktu hangus" senyawa secara sederhana, sehingga memungkinkan penilaian tepat waktu terhadap keamanan pemrosesan senyawa tersebut. Akibatnya, konsep viskositas Mooney banyak digunakan baik dalam penelitian ilmiah maupun lingkungan produksi industri.

3.Karet Polikloroprena CR121 vsKaret PolikloroprenaDCR213

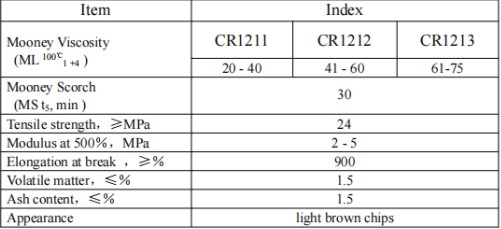

Karet Neoprene Kloroprena CR121Kekuatan Tinggi, Viskositas Tinggi

CR121 adalah karet kloroprena yang dimodifikasi sulfur, yang dicirikan oleh sifat fisik dan mekaniknya yang sangat baik.

• Klasifikasi Viskositas: CR121 menawarkan sistem klasifikasi viskositas yang terperinci, mulai dari CR1211 (20–40) hingga CR1213 (61–75).
• Strategi Pemrosesan: Saat menggunakan CR1213—karena viskositas Mooney-nya yang tinggi (hingga 75)—pencampuran menghasilkan panas geser yang signifikan dan menuntut daya yang tinggi dari peralatan pemrosesan. Namun, mengingat kekuatan tariknya ≥24 MPa, material ini sangat cocok untuk pembuatan produk berkekuatan tinggi seperti selubung kabel pertambangan dan sabuk sinkron.
• Keamanan Terhadap Gosong: Waktu gosong untuk CR121 adalah ≥30 menit. Ini berarti bahwa, meskipun viskositasnya berpotensi tinggi dan sulit diproses, ia menawarkan keamanan operasional yang sangat baik pada suhu tinggi dan sangat tahan terhadap "pengerasan dini" (gosong) di luar cetakan.

DCR213: Daya alir tinggi, tahan terhadap kristalisasi

DCR213 adalah karet kloroprena tahan kristalisasi yang dirancang terutama untuk digunakan dalam segel dan bantalan peredam getaran yang ditujukan untuk daerah yang sangat dingin.

• Klasifikasi Viskositas: Karet Polikloroprena DCR2131 (35–45) dan Karet Polikloroprena DCR2132 (46–55).
• Strategi Pemrosesan: Dibandingkan dengan CR121, viskositas Mooney dari DCR213 umumnya berada dalam kisaran sedang hingga rendah. Hal ini menghasilkan kinerja pengisian cetakan yang lebih unggul, sehingga sangat cocok untuk pembuatan strip penyegel dengan profil khusus yang kompleks.
• Kompromi dalam Kekuatan Tarik: Seperti yang disarankan oleh prinsip-prinsip teoretis, viskositas Mooney yang lebih rendah biasanya berkorelasi dengan kekuatan mekanik yang lebih rendah. Kekuatan tarik DCR213 adalah ≥12 MPa—kira-kira setengah dari CR121. Ini mewakili keseimbangan yang disengaja untuk mencapai elastisitas suhu rendah dan kemampuan alir pemrosesan yang unggul.
• Risiko Gosong: Perhatikan bahwa waktu gosongnya relatif singkat, hanya berkisar antara 12 hingga 14 menit. Meskipun viskositasnya yang rendah memudahkan pemrosesan, hal ini mengakibatkan rentang pemrosesan yang lebih sempit, sehingga memerlukan kontrol ketat terhadap suhu pencampuran.

Situs web: www.elephchem.com

WhatsApp: (+)86 13851435272

Email: admin@elephchem.com
