Empat Metode Utama untuk Pembuatan Film PVA

Produksi Film Polivinil Alkohol (PVA) Hal ini terutama dicapai melalui metode seperti pencetakan larutan, ekstrusi basah, dan pencetakan tiup ekstrusi kering. Meskipun teknik-teknik ini berasal dari pembuatan film plastik tradisional, teknik-teknik tersebut memerlukan penyesuaian proses khusus karena sifat uniknya yang larut dalam air. Polivinil Alkohol (PVA)Saat ini, metode pencetakan larutan masih menjadi proses produksi dominan di Tiongkok. Namun, penelitian dan peningkatan teknologi pencetakan tiup ekstrusi untuk industrialisasi skala besar merupakan fokus utama industri di masa depan.

Pengecoran Pita Baja (Tapecasting)

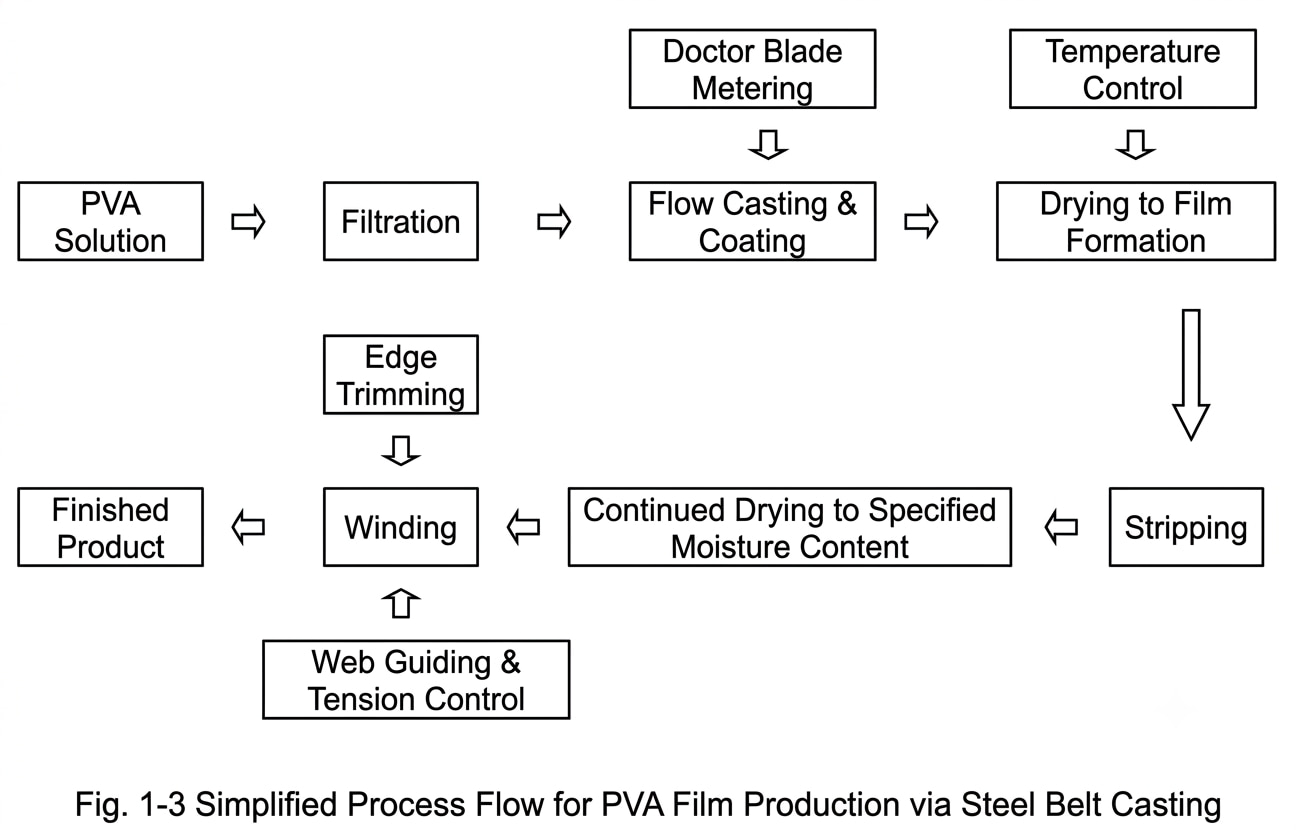

Juga dikenal sebagai doctor blading atau knife coating, metode ini merupakan teknologi dasar untuk memproduksi film yang larut dalam air. Pertama kali diperkenalkan oleh Glenn N. Howatt pada tahun 1947 dan dipatenkan pada tahun 1952, proses ini dimulai dengan mencampur PVA mentah, pelarut, dan aditif menggunakan pengadukan mekanis atau ultrasonik. Agen pelepas, plasticizer, dan aditif fungsional lainnya kemudian ditambahkan untuk menciptakan larutan koloid berair yang stabil. Setelah dihilangkan busanya dalam tangki isolasi, larutan mengalir ke sabuk pengangkut dan dibentuk menjadi film mentah oleh pisau sebelum memasuki ruang pengering untuk menguapkan pelarut. Larutan berair akhir terdiri dari lima komponen utama: PVA, air, agen pelepas, plasticizer, dan aditif fungsional.

• Kelebihan & Kekurangan: Alur proses secara keseluruhan relatif sederhana. Namun, proses ini memiliki kelemahan berupa tingkat hasil yang rendah, konsumsi energi yang tinggi, investasi peralatan yang besar, dan pengendalian kualitas yang sulit.
• Parameter Domestik: Peralatan di Tiongkok biasanya menghasilkan film dengan ketebalan 0,02 hingga 0,2 mm. Lebar maksimumnya adalah 2000 mm, beroperasi pada kecepatan produksi 2 hingga 5 m/menit.

Metode Pengecoran Drum

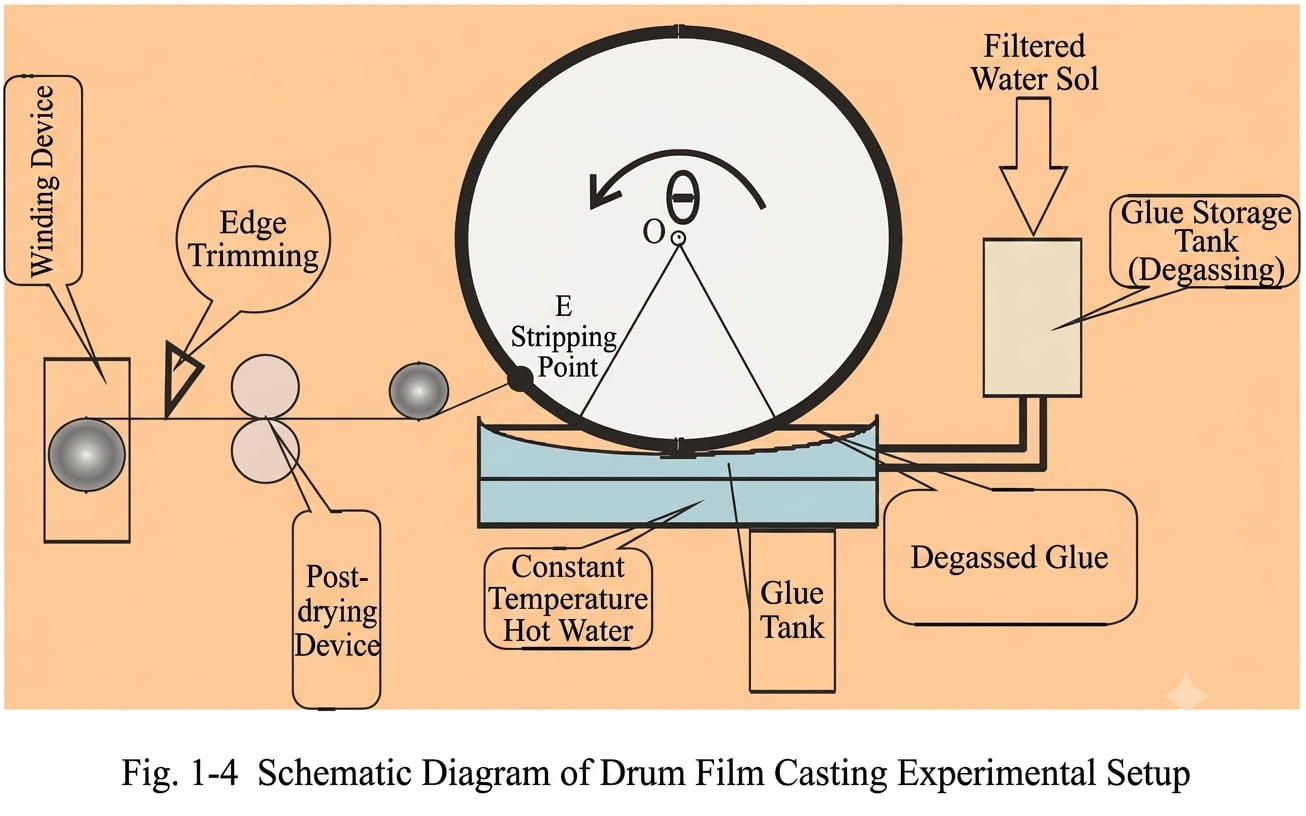

Metode pencetakan drum menggunakan rol pelapis untuk mengaplikasikan larutan PVA encer langsung ke drum atau sabuk pengering yang berputar terus menerus, menguapkan kelembapan untuk membentuk lapisan kering. Perbedaan mendasar antara metode ini dan pencetakan pita terletak pada mekanisme pelapisan rol kontinu ini. Untuk mengoptimalkan kinerja pemrosesan, bahan pelunak seperti gliserol, etilen glikolatau berat molekul rendah polietilen glikol sering ditambahkan ke larutan mentah. Lini produksi biasanya terdiri dari sistem kontrol, sistem persiapan lem, sistem pengecoran/pelapisan, dan sistem pemanas.

• Kelebihan & Kekurangan: Meskipun metode ini menawarkan efisiensi pembentukan film yang tinggi, kecepatan produksinya yang lambat dan konsumsi energinya yang tinggi telah menghambat industrialisasi skala besar di Tiongkok.

Ekstrusi Basah dan Pencetakan Tiup

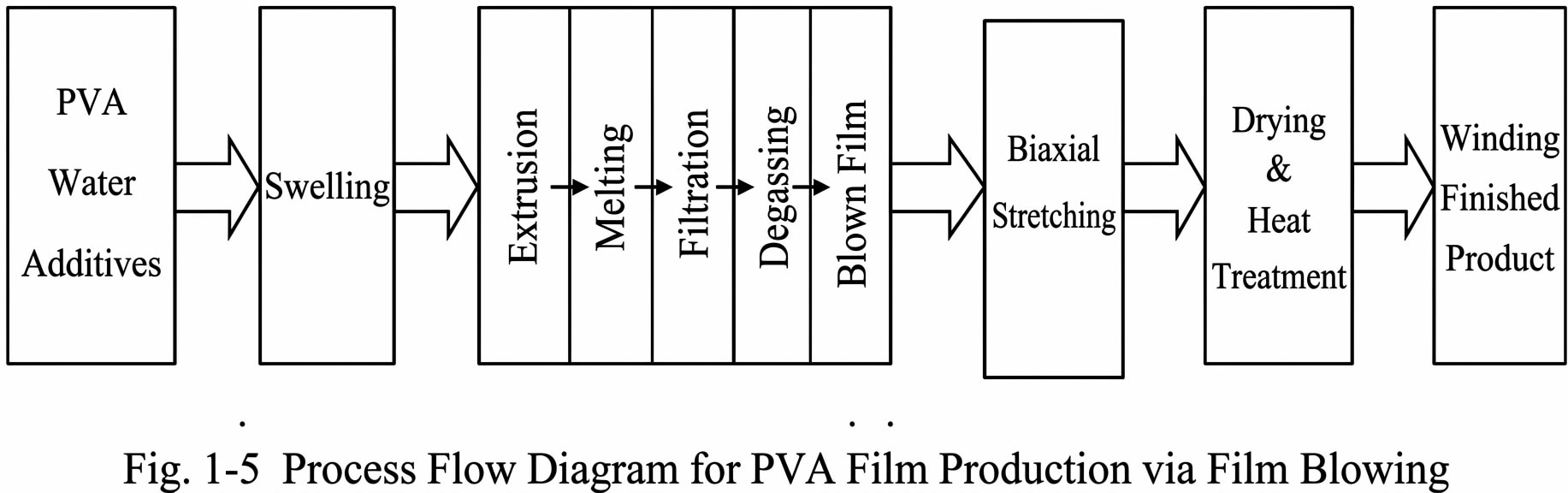

Melelehkan PVA secara langsung secara teknis cukup menantang karena titik lelehnya adalah 220°C hingga 240°C, namun mulai mengalami dehidrasi dan eterifikasi pada suhu 160°C dan terurai pada suhu 200°C. Untuk mengatasi masalah ini, metode ekstrusi basah menggunakan resin PVA yang mengandung kadar air 40% hingga 50% bersamaan dengan aditif lain untuk proses pencetakan tiup (blow molding).

• Kelebihan & Kekurangan: Metode ini secara signifikan meningkatkan efisiensi produksi dan kualitas produk dibandingkan dengan metode pencetakan. Namun, ini adalah proses yang sangat kompleks. Metode ini membutuhkan modifikasi PVA, pra-granulasi, dan pemanasan berulang selama produksi. Selain itu, metode ini mengharuskan pemeliharaan kadar air yang ketat sebesar 15% hingga 35% di dalam film. Lebih lanjut, karena pembentukan, peregangan, dan pengerasan film terjadi secara bersamaan, rantai molekul kesulitan untuk sejajar, sehingga menghasilkan kekuatan film secara keseluruhan yang lebih rendah.

Ekstrusi Kering Cetak Tiup

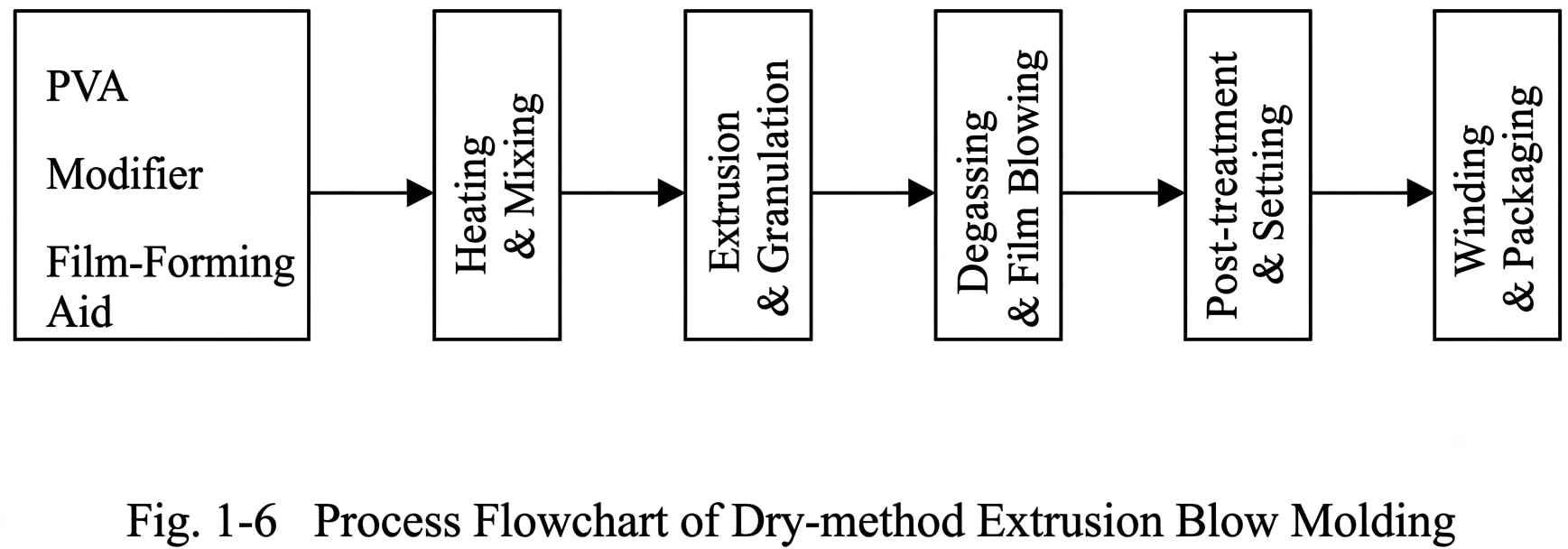

Dalam pendekatan inovatif ini, PVA dikeringkan dengan vakum selama 24 jam, dicampur secara merata dengan plasticizer dan agen pembentuk film dalam mixer berkecepatan tinggi, dan kemudian diekstrusi menjadi butiran menggunakan ekstruder ulir tunggal Brabender 225 yang dimodifikasi. Material tersebut kemudian dihilangkan busanya, dicetak dengan metode blow-molding, dan dibentuk menjadi produk akhir. Butiran PVA kering yang dibuat dengan cara ini juga dapat digunakan dalam pembuatan wadah berongga cetakan injeksi atau film komposit ko-ekstrusi multi-lapisan.

• Kelebihan & Kekurangan: Teknik ini berhasil mempertahankan sifat biodegradabilitas, sifat penghalang, dan kelarutan air yang melekat pada PVA. Teknik ini menawarkan proses yang lebih sederhana, efisiensi tinggi, konsumsi energi rendah, dan biaya investasi yang lebih rendah dibandingkan dengan metode basah dan pencetakan.
• Gambaran Pasar: Meskipun sudah diindustrialisasi di luar negeri, pemrosesan ekstrusi kering tetap menjadi tantangan teknis yang belum terselesaikan bagi industri plastik Tiongkok. Menguasai teknologi ini mengisi kesenjangan domestik yang penting dan memperluas bidang aplikasi resin PVA. Hal ini sangat signifikan mengingat permintaan pasar Tiongkok yang sangat besar untuk PVA. Film PVA Cinayang sangat bergantung pada impor yang mahal.

Situs web: www.elephchem.com

WhatsApp: (+)86 13851435272

Email: admin@elephchem.com
