Karet polikloroprena (CR) secara luas diakui sebagai polimer dasar dalam perekat kontak kering berkinerja tinggi karena daya rekat awal yang luar biasa, ketahanan terhadap minyak, ketahanan terhadap api, dan kekuatan ikatan yang unggul. Namun, pemilihan jenis CR yang tepat memerlukan keseimbangan yang tepat antara laju kristalisasi, viskositas Mooney, tiksotropi larutan, dan kepatuhan terhadap lingkungan.

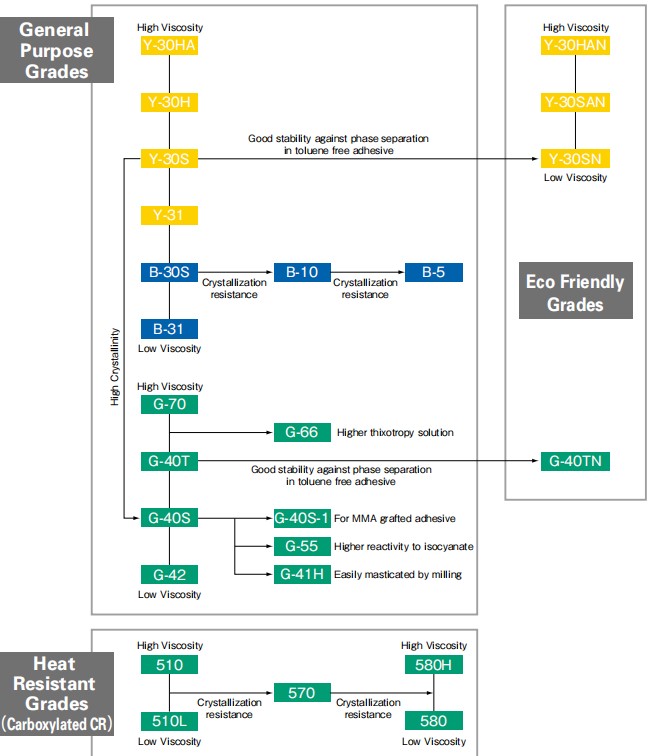

Artikel ini membagi seri Aplikasi Perekat Skyprene menjadi tiga kategori utama—Serbaguna, Tahan Panas (Karboksilasi), dan Ramah Lingkungan—untuk membantu para perumus dalam mengoptimalkan kinerja perekat.
1. Kelas Serbaguna: Menyeimbangkan Laju Kristalisasi dan Viskositas
Jenis cat serbaguna diklasifikasikan terutama berdasarkan kecepatan kristalisasi dan viskositas Mooney, yang secara langsung menentukan kekuatan basah, waktu buka (waktu retensi lengket), dan kemampuan penyemprotan.
Kelas Kristalisasi Cepat (Seri G)
Kekuatan Awal Tinggi & Kinerja Penyemprotan: Jenis-jenis seperti G-40S, G-40S-1, G-40T, G-70, G-41H, G-42, G-55, dan G-66 menawarkan perkembangan kekuatan yang cepat.
Penyemprotan Viskositas Rendah: SKYPRENE G-42 memiliki viskositas Mooney yang lebih rendah (36-48), menjadikannya dasar yang ideal untuk formulasi yang dapat disemprotkan.
Pencangkokan MMA: G-40S-1 dirancang untuk perekat yang dicangkokkan MMA, secara khusus menargetkan pengikatan PVC lunak dan kulit sintetis dengan pewarnaan larutan minimal.
Peningkatan Kemampuan Mengunyah: G-41H menggunakan sistem yang distabilkan dengan thiram, sehingga memudahkan pengunyahan dan memberikan ketahanan pemisahan fase yang lebih baik.
Pengendalian Ikatan Silang & Reologi: G-55 menunjukkan reaktivitas yang lebih tinggi terhadap isosianat, sedangkan G-66 memberikan tiksotropi yang lebih tinggi dan mengurangi fluiditas larutan untuk aplikasi anti-melorot.
Tingkat Kristalisasi Sedang (Seri Y)
Pemrosesan Serbaguna: Y-30S, Y-30H, Y-30HA, dan Y-31 menawarkan tingkat kristalisasi yang seimbang, memungkinkan retensi daya rekat yang lebih lama dibandingkan dengan seri G sambil mempertahankan ketahanan panas yang baik.
Hierarki Viskositas: Mulai dari Y-31 (Mooney 90-110, viskositas lebih rendah) hingga Y-30HA (viskositas larutan tinggi hingga 1900-2600 mPa·s), tingkatan ini memungkinkan para perumus untuk menyesuaikan kandungan padatan dan reologi.
Kelas Tahan Kristalisasi (Seri B)
Jam Buka Diperpanjang: SKYPRENE B-30S, B-31, B-10, dan B-5 menunjukkan kristalisasi lambat atau perilaku tidak mengkristal.
Pengubah Retensi Kelengketan: B-5 dan B-10 terutama digunakan sebagai pengubah pencampuran untuk memperpanjang waktu retensi kelengketan dari basis yang mengkristal lebih cepat tanpa mengorbankan fleksibilitas akhir.
2. Tingkat Ketahanan Panas: Polimer CR Karboksilasi
Untuk aplikasi suhu tinggi (seperti interior otomotif atau laminasi struktural yang melebihi 80℃), jenis karboksilasi - 510, 510L, 570, 580, dan 580H—direkomendasikan.
| Nilai | Laju Kristalisasi | Viskositas Mooney | Profil Kinerja |
| 510 / 510L | Cepat | 48–60 / 35–47 | Kekuatan ikatan awal yang cepat dengan ketahanan panas yang unggul (80℃). |
| 570 | Sedang | 42–64 | Standar ketahanan panas yang menawarkan keseimbangan antara waktu buka dan daya tahan termal. |
| 580 / 580H | Lambat | 35–47 / 57–77 | Kandungan karboksil yang lebih rendah dan kristalisasi yang lebih lambat; ideal untuk rentang waktu perakitan yang lebih panjang. |
3. Tingkat Ramah Lingkungan: Stabilitas Formulasi Bebas Toluena
Untuk mematuhi peraturan lingkungan yang mengurangi penggunaan pelarut aromatik (Benzena, Toluena, Xilena - BTX), para perumus harus beralih ke sistem pelarut campuran (misalnya, Sikloheksana, Etil Asetat(Normal Heksana, Aseton). Namun, penggantian toluena seringkali menyebabkan pemisahan fasa selama penyimpanan.
Untuk mengatasi masalah ini, dikembangkanlah varian ramah lingkungan: Y-30SN, Y-30SAN, Y-30HAN, dan G-40TN.
Perbandingan Stabilitas Penyimpanan
Standar SKYPRENE Y-30S Dalam pelarut bebas toluena: Menunjukkan pemisahan fase yang jelas setelah 1 bulan penyimpanan pada suhu 23℃.
Eco Grade Y-30SN dalam Pelarut Bebas Toluena: Menunjukkan tidak adanya pemisahan fase bahkan setelah 3 bulan penyimpanan pada suhu 23℃, mempertahankan homogenitas larutan sepenuhnya.
Ketahanan Kekuatan Kupas: Y-30SN memberikan kekuatan kupas awal yang setara atau lebih tinggi (99 -171 N/25mm) dan kekuatan panas (62 N/25mm pada 80℃) dibandingkan dengan sistem standar yang mengandung toluena.
Situs web: www.elephchem.com
WhatsApp: (+)86 13851435272
Email: admin@elephchem.com
Jaringan IPv6 didukung
