Resin fenolik kelas suspensi

Tradisional resin fenolik Mikroresin fenolik berbentuk bola yang diproduksi melalui polimerisasi massal seringkali memiliki distribusi ukuran partikel yang lebar, emisi debu yang tinggi, dan ketidakstabilan antar batch. Untuk mengatasi keterbatasan ini, polimerisasi suspensi tingkat lanjut telah muncul sebagai metodologi utama untuk memproduksi mikroresin fenolik berbentuk bola dengan distribusi sempit, ramah lingkungan, dan sangat stabil.

Bagian 1: Mekanisme Sintesis dan Optimasi Proses

[Bahan Baku: Fenol + Formaldehida]

⇓ (Asam Oksalat / Katalis Asam)

[Oligomer Novolak Linier]

⇓ (Fase Air + Dispersan Polivinil Alkohol (PVA))

[Tetesan Suspensi Bulat Stabil]

⇓ (Heksametilenatetramin (HMTA) / Agen Pengikat Silang)

[Mikromanik Fenolik Bulat yang Diawetkan]

Sintesis ini menggunakan sistem katalis asam (seperti asam oksalat) untuk mendorong kondensasi awal fenol dan formaldehida. Fase kritis dari proses ini adalah inversi menjadi suspensi berbasis air. Polivinil Alkohol (PVA) diperkenalkan sebagai dispersan polimer yang sangat efisien untuk mengontrol tegangan antarmuka secara tepat dan mencegah penggabungan tetesan.

Selanjutnya, Hexamethylenetetramine (HMTA, atau Urotropine) diperkenalkan sebagai agen pengeras dan donor metilen. Reaksi pengikatan silang ini menggabungkan struktur cincin benzoxazine yang unik ke dalam kerangka resin, yang secara inheren tidak ada pada resin polimerisasi massal konvensional.

Bagian 2: Karakterisasi Morfologi melalui SEM

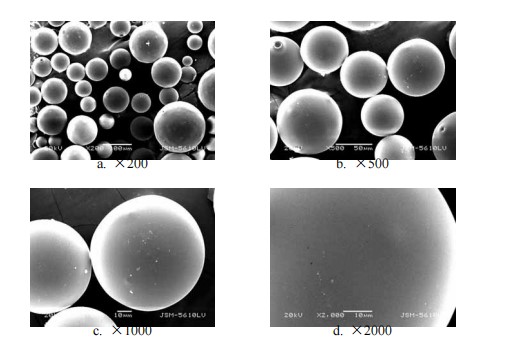

Mikroskop Elektron Pemindaian (SEM) dan analisis perangkat lunak statistik menunjukkan bahwa resin fenolik yang berasal dari suspensi menunjukkan morfologi bulat yang sangat baik. Tergantung pada rasio molar Formaldehida terhadap Fenol (F/P), diameter butiran volumetrik rata-rata dapat disesuaikan antara 102µm dan 120µm.

Parameter Teknis Utama dari Grade Komersial:

• Penampilan: Bubuk mikrosferis berwarna putih hingga kuning muda
• Titik Leleh: 80–125°C (Dapat disesuaikan)
• Waktu Gel (pada 150°C): 10–100 detik
• Kandungan Fenol Bebas: < 5%

Geometri bulat yang sangat seragam ini menghilangkan kebutuhan akan penghancuran mekanis, sehingga mencegah penggumpalan, meningkatkan stabilitas penyimpanan, dan secara signifikan mengoptimalkan kinerja pemrosesan hilir dalam pencetakan kompresi dan injeksi.

Bagian 3: Analisis Spektroskopi FT-IR

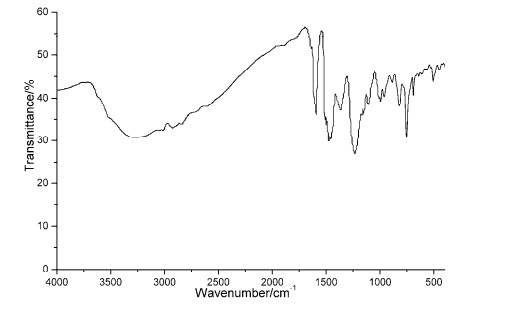

Analisis FT-IR mengkonfirmasi konfigurasi molekuler yang tepat dari matriks fenolik suspensi. Pita serapan yang lebar dan intens membentang pada 2500 - 3700 cm⁻¹.^-1 Sesuai dengan vibrasi peregangan -OH polimerik dan gugus CH. Vibrasi aromatik karakteristik meliputi:

• Peregangan Cincin Aromatik C=C: Teramati puncak-puncak yang berbeda pada 1450--1600cm^-1.
• Pengikatan Eter Asimetris (ArCOCAr): Diidentifikasi melalui puncak tajam pada 1240cm^-1.
• Getaran Regio-substitusi: Getaran lentur di luar bidang pada 822cm^-1 (menunjukkan cincin benzena tersubstitusi 1,4- dan 1,2,4-) dan 756cm^-1 (menunjukkan domain tersubstitusi 1,3 dan 1,2,3) memverifikasi keberhasilan propagasi jaringan multidireksional.

Bagian 4: Profil Kinetik Termogravimetri (TG)

Analisis Termogravimetri (TGA) menyoroti ketahanan degradasi termal yang lebih unggul dari matriks yang diproses dengan suspensi dibandingkan dengan resin yang diproses dengan larutan konvensional. Kinetika pirolitik berlangsung melalui tiga langkah termofisik yang berbeda:

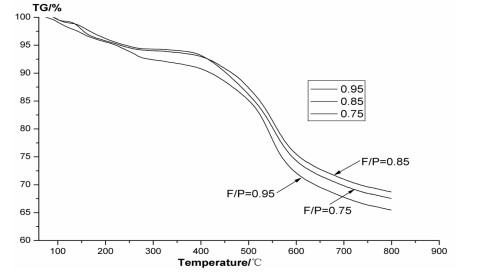

• Suhu ruangan hingga 279,3°C (Fase Desorpsi): Terjadi kehilangan massa minor (5,89-7,32%), yang disebabkan oleh penguapan monomer bebas dalam jumlah kecil yang terperangkap dan uap air yang berasal dari reaksi pasca-kondensasi..
• 279,3°C hingga 401,8°C (Pelat Termal): Matriks tersebut mencapai kondisi keseimbangan termal yang unggul dengan perubahan berat minimal (serendah 0,27% kehilangan pada F/P=0,75), yang memvalidasi integritas suhu tingginya yang luar biasa.
• 401,8°C hingga 638,7°C (Pirolisis Primer): Termolisis besar terjadi akibat fragmentasi jaringan, melepaskan H2O, fenol bermolekul rendah, CO2, dan hidrokarbon ringan (CH4).
• Optimasi Hasil Arang: Pada suhu 800°C di bawah lingkungan nitrogen inert, hasil arang residu mencapai hingga 68,71% (dioptimalkan pada F/P = 0,85). Retensi karbon yang tinggi ini menggarisbawahi kinerjanya dalam aplikasi refraktori dan gesekan tinggi.

Bagian 5: Kinetika Pengerasan Non-Isotermal melalui DSC

Kurva Kalorimetri Pemindaian Diferensial (DSC) pada berbagai laju pemanasan (5, 10, 15, 20℃/menit) menunjukkan bahwa mekanisme ikatan silang bersifat eksotermik. Untuk suhu di bawah 170°C, kinetika reaksi diatur oleh kondensasi gugus hidroksimetil pada inti fenolik untuk menghasilkan ikatan metilen (-CH2-) dan eter (-CH2OCH2-). Di atas 170°C, dekomposisi dan penataan ulang benzil eter mendominasi.

Tidak adanya lonjakan endotermik yang tajam dan terpisah menunjukkan bahwa penguapan endotermik dan ikatan silang eksotermik tumpang tindih secara terus menerus, menghasilkan kurva pengerasan yang halus. Hal ini disebabkan oleh proses pengerasan bertahap yang terkontrol dengan baik, yang sangat penting untuk komposit matriks polimer bebas cacat.

Polimerisasi suspensi Resin fenolik formaldehida Ini merupakan lompatan teknologi yang signifikan dibandingkan resin curah tradisional. Dengan menerapkan rasio F/P yang dioptimalkan dan sistem stabilisasi berkinerja tinggi seperti PVA, produsen dapat mencapai kontrol yang tepat atas morfologi partikel, distribusi berat molekul yang sempit, dan stabilitas termal yang luar biasa. Resin fenolik bulat dengan kemurnian tinggi ini merupakan solusi ideal untuk meningkatkan matriks polimer industri yang menuntut.

Situs web: www.elephchem.com

WhatsApp: (+)86 13851435272

Email: admin@elephchem.com
