Analisis Struktur dan Kinerja S-LEC B dan S-LEC K

Resin berkinerja tinggi memiliki posisi unik dalam lanskap material industri modern karena sifat komprehensifnya yang unggul. Di antara banyak produk serupa, resin polivinil butiral S-LEC B Dan S-LEC K, dengan struktur kimianya yang unik dan fleksibel, telah menjadi solusi utama dalam berbagai bidang, mulai dari manufaktur elektronik presisi tinggi hingga pelapis khusus.

S-LEC B pertama kali diperkenalkan pada tahun 1930-an, awalnya digunakan dalam industri sebagai lapisan film untuk kaca pengaman, memantapkan posisinya di antara polimer berkinerja tinggi. S-LEC K, sebagai perluasan fungsional dari seri ini, berfokus pada aplikasi dengan persyaratan ketahanan panas yang ketat karena suhu transisi gelas (Tg)-nya yang tinggi. Meskipun keduanya secara kolektif disebut sebagai seri S-LEC B/K, perbedaan kinerjanya terletak pada desain struktur kimianya yang canggih.

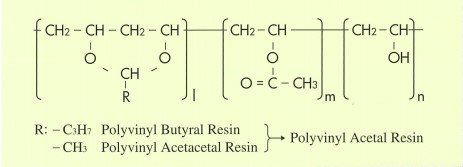

1. Struktur Kimia Inti: Sumber Kinerja

Baik S-LEC B maupun S-LEC K berasal dari polivinil alkohol (PVA). Keduanya dibuat dengan mereaksikan PVA dengan aldehida spesifik dalam reaksi yang disebut asetalisasi. Karena keterbatasan dalam proses pembuatannya, reaksi asetalisasi tidak dapat diselesaikan sepenuhnya, sehingga rantai molekul resin akhir mempertahankan tiga unit struktural penting yang secara kolektif menentukan sifat produk akhir:

♠Unit Asetal: Ini adalah unit fungsional inti resin, yang memberikan sifat hidrofobisitas dan fleksibilitas pada material. Perbedaan mendasar antara S-LEC B dan S-LEC K terletak pada rantai samping (gugus R) unit ini:

• S-LEC B: Gugus aldehida R yang digunakan dalam asetalisasi adalah -CH2CH2CH3. Rantai samping yang lebih panjang memberikan S-LEC B fleksibilitas dan kelarutan yang unggul dalam pelarut nonpolar.
• S-LEC K: Gugus aldehida R yang digunakan dalam asetalisasi adalah -CH3. Rantai samping yang lebih pendek menghasilkan susunan rantai molekul yang lebih kompak, sehingga S-LEC K memiliki suhu transisi gelas (Tg) yang lebih tinggi dan stabilitas termal yang lebih baik.

♣Unit Hidroksil (OH):Satuan ini mengacu pada bagian PVA yang belum bereaksi dan tetap berada di dalam molekul resin dengan rasio tertentu. Gugus hidroksil memberikan resin daya rekat yang baik—terutama pada permukaan polar seperti logam dan kaca—dan membuatnya menarik air. Lebih penting lagi, gugus hidroksil ini memungkinkan resin membentuk ikatan silang dengan resin yang mengeras saat dipanaskan, seperti resin epoksi dan isosianat. Pengerasan ini memperluas penggunaan resin.

♣Unit Asetil: Unit-unit jejak ini tetap ada karena kerusakan tidak lengkap selama produksi PVA.

Proporsi ketiga unit dalam rantai molekul ini, yang dikontrol secara tepat melalui proses produksi, membentuk spektrum luas dari mutu resin seri S-LEC B/K.

2. Regulasi Kinerja: Keseimbangan Faktor-Faktor yang Mempengaruhi

Sifat fisik dan kimia dari rangkaian resin ini tidak tetap tetapi diatur secara tepat oleh tiga faktor inti berikut:

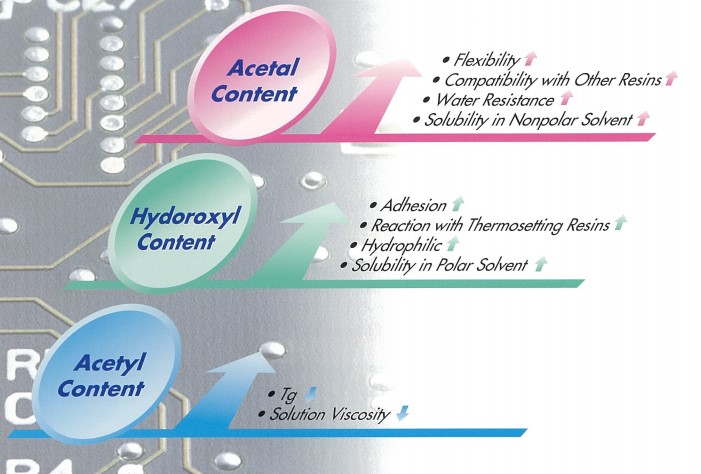

2.1 Kesatuan Lawan dan Kandungan Hidroksil

Kandungan asetal dan hidroksil dalam struktur molekul biasanya menunjukkan hubungan terbalik, dan keseimbangannya secara langsung menentukan sifat utama resin:

• Fleksibilitas dan Tahan Air: Semakin tinggi kandungan asetal, semakin jelas karakteristik non-polar resin tersebut, semakin baik fleksibilitas, ketahanan air, dan kompatibilitas dengan resin non-polar.
• Adhesi dan Reaktivitas: Jumlah gugus hidroksil yang ada sangat memengaruhi seberapa baik resin menempel, terutama ketika adsorpsi polar diperlukan. Di saat yang sama, kandungan hidroksil juga memengaruhi bagaimana resin bereaksi dengan resin termoset dan seberapa mudah resin tersebut larut dalam pelarut polar.

2.2 Peran Berat Molekul yang Menentukan dalam Kinerja Aplikasi

Berat molekul (derajat polimerisasi) resin secara langsung memengaruhi karakteristik aplikasi penting berikut:

• Ketahanan Film: Semakin tinggi berat molekulnya, semakin kuat ketangguhan film atau lapisan yang terbuat dari resin.
• Viskositas Larutan: Berat molekul merupakan faktor utama yang memengaruhi viskositas larutan. Pada kadar padatan tertentu, mutu berat molekul yang lebih tinggi menawarkan viskositas larutan yang lebih tinggi, sehingga cocok untuk aplikasi pengentalan atau viskositas tinggi tertentu.
• Adhesi: Berat molekul juga berdampak signifikan terhadap kekuatan perekat akhir.

Seri S-LEC B/K menawarkan rentang berat molekul yang luas, mulai dari sekitar 14.000 hingga 130.000. Insinyur dapat memilih material berdasarkan viskositas, kekuatan, dan fleksibilitas yang dibutuhkan dengan memilih kandungan asetal yang berbeda.

2.3 Sifat Termodinamika: Tg dan Stabilitas Tahan Panas

Suhu transisi gelas (Tg) merupakan indikator inti ketahanan panas suatu material. Rangkaian resin ini mencakup rentang Tg dari 59°C hingga 110°C, sehingga mampu memenuhi kebutuhan aplikasi, mulai dari aplikasi suhu rendah yang membutuhkan fleksibilitas tinggi hingga aplikasi suhu tinggi yang membutuhkan stabilitas tinggi:

• Keunggulan S-LEC K: Resin asetal S-LEC K, seperti S-LEC K KS-1, S-LEC K KS-5, Dan S-LEC K KS-10, biasanya menunjukkan suhu transisi gelas (Tg) tertinggi, mencapai hingga 110°C. Hal ini membuatnya baik untuk penggunaan yang membutuhkan ketahanan panas tinggi dan titik pelunakan tinggi—beberapa jenis dapat mencapai 200°C. Contohnya termasuk merekatkan papan sirkuit cetak dan komponen elektronik yang sulit.
• Keunggulan S-LEC B: Resin asetal S-LEC B, yang memiliki suhu transisi gelas yang lebih rendah, memberikan ketahanan benturan yang baik pada suhu rendah dan meningkatkan fleksibilitas.

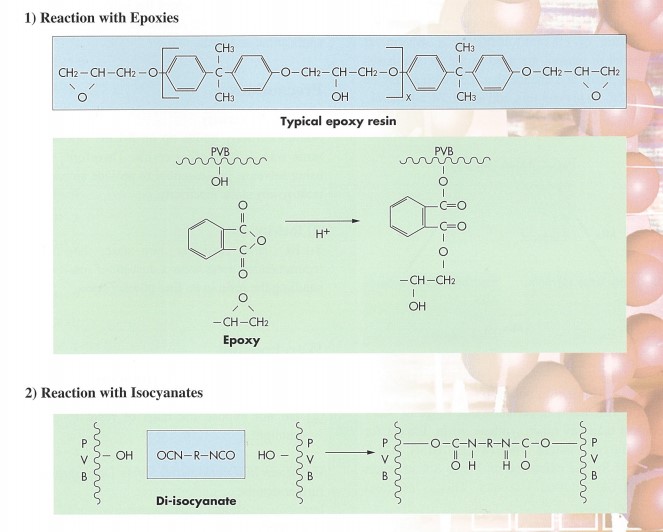

3. Ekspansi Fungsional: Reaksi Ikatan Silang dan Potensi Termoset

Seri S-LEC B/K tidak terbatas penggunaannya sebagai material termoplastik. Karena memiliki banyak gugus hidroksil, zat ini dapat berikatan silang dan mengeras ketika dicampur dengan berbagai resin termoset seperti resin fenolik, resin epoksi, atau isosianat. Kemampuan ikatan silang ini merupakan keunggulan signifikan dalam aplikasi industri, yang memungkinkan para insinyur untuk menggabungkan ketangguhan, daya rekat, dan fleksibilitas resin termoplastik yang unggul dengan ketahanan panas, ketahanan kimia, dan kekuatan mekanis resin termoset yang tinggi melalui desain formulasi. Hasilnya adalah material komposit yang berkinerja baik, melampaui batas resin tunggal. Misalnya, proses ikatan silang dan pengerasan ini merupakan kunci untuk mencapai kinerja yang dibutuhkan dalam pelapis dan perekat kelas atas.

Resin S-LEC B dan S-LEC K merupakan jenis polimer berkinerja tinggi yang penting. Resin ini bernilai tinggi karena sifat-sifatnya, seperti fleksibilitas dan daya rekat, dapat disesuaikan. Hal ini dicapai dengan mengelola rantai samping asetal secara cermat (menggunakan butiraldehida atau asetaldehida) dan jumlah kandungan hidroksil dalam resin. Kontrol yang cermat terhadap struktur molekul ini memastikan bahwa S-LEC B/K dapat terus menyediakan solusi material berkinerja tinggi untuk berbagai sektor industri utama, termasuk elektronik, otomotif, pelapis, dan perekat.

Situs web: www.elephchem.com

WhatsApp: (+)86 13851435272

Surel: admin@elephchem.com
